一、背景

隨著光伏并網、儲能系統、微逆系統等新能源發電技術的快速迭代，能源管理對電能計量的精準度、響應速度及多功能性提出了更高要求。傳統電能表普遍存在功能單一、適配性差、數據交互滯后等問題，難以滿足新能源場景下 “雙向計量、實時監測、智能調控” 的核心需求。無論是戶用分布式光伏的能量統計，還是工業儲能系統的充放電管理，都亟需一款集成高精度測量、便捷安裝、穩定通訊于一體的智能儀表，為新能源系統的高效運行與精細化管理提供數據支撐。安科瑞電氣針對性研發 ADL400N-CT 導軌式多功能電能表，精準匹配新能源場景的計量與管控需求。

二、產品概述

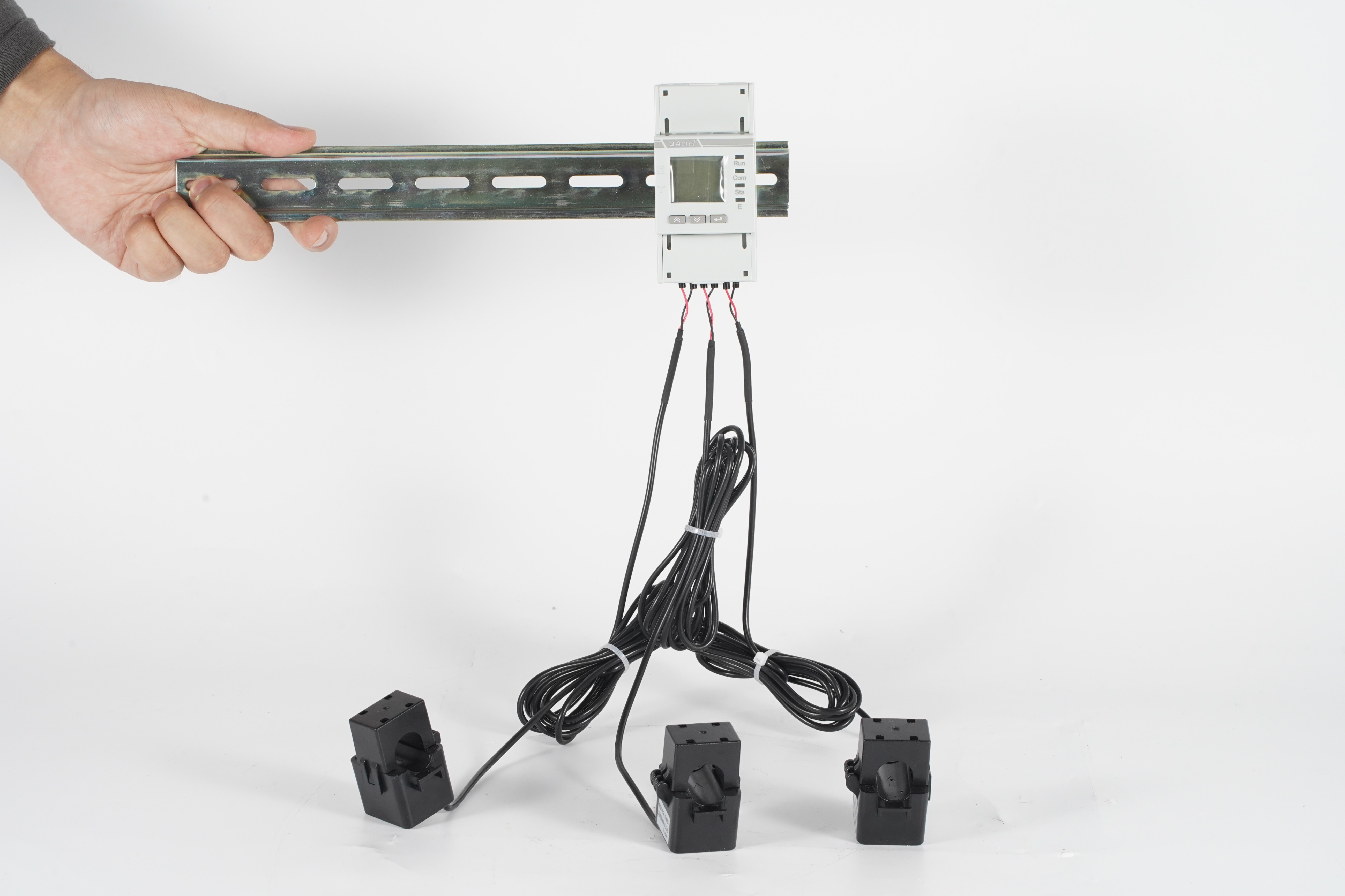

ADL400N-CT 導軌式多功能電能表是安科瑞電氣專為新能源發電系統設計的智能計量設備，聚焦光伏并網、儲能、交流耦合等場景的電能管理需求。產品采用導軌式安裝設計，具備體積小巧、安裝便捷、響應迅速等優勢，可實現全電力參數（電壓、電流、功率、頻率等）的高精度采樣與計量，支持正向 / 反向有功、無功電能雙向計量。通過 RS485 通訊接口與逆變器或能量管理系統（EMS）無縫對接，可完成防逆流控制、發電量調節、電池充放電管理等功能，同時配備段式 LCD 顯示、按鍵編程及脈沖輸出，為現場運維與數據追溯提供全*位支持，是新能源系統電能計量與智能管控的核心設備。

三、產品特點及參數

（一）核心特點

1. 高精度計量，數據可靠：電壓、電流、功率等參數測量精度達 ±0.5%，有功電能計量符合 B 級標準，無功電能準確度達 2 級，確保新能源場景下電能數據的精準追溯，滿足計量與核算需求。

2. 全參數覆蓋，功能全面：可測量三相電壓、電流、有功 / 無功 / 視在功率、功率因數、頻率等全電力參數，支持正向 / 反向、分相電能計量，適配新能源系統復雜的能量流向管理。

3. 快速響應，實時管控：電壓、電流、功率等參數響應速率≤100ms，電能參數響應≤1s，為 EMS 系統提供實時數據支撐，保障防逆流、充放電調節等功能的快速執行。

4. 靈活適配，安裝便捷：采用導軌式安裝設計，體積小巧，適配柜內緊湊空間；支持三相四線 / 三線兩種接線方式，兼容不同新能源系統的接線需求，現場部署高效。

5. 穩定通訊，運維高效：配備 RS485 接口，支持 Modbus RTU 通訊協議，波特率 1200bps-38400bps 可調，可遠程讀取數據與配置參數；支持按鍵編程與 LCD 顯示，現場參數設置與數據查看便捷。

（二）關鍵參數

• 額定電壓：三相 3×230/400V，輸入范圍 ±20%，過負荷 1.2 倍額定值（連續）、2 倍額定值（持續 1 秒）

• 額定電流：AC 0.5-10 (80) A、AC 0.5-10 (120) A，精度 ±0.5%

• 頻率范圍：50/60Hz，誤差 ±0.5%

• 通訊參數：RS485 接口，Modbus RTU 協議，地址范圍 1-247，波特率 1200-38400bps

• 工作環境：溫度 - 40℃~+70℃，相對濕度≤95%（無凝露），海拔≤2000m，防護等級 IP51

• 安全性能：工頻耐壓 AC3kV/1min，絕緣電阻 > 100MΩ，雙重絕緣設計，符合 UL94-V0 級阻燃標準

• 其他參數：有功脈沖輸出，功耗≤2W，支持電壓 / 電流屏蔽值設置，適配復雜現場環境

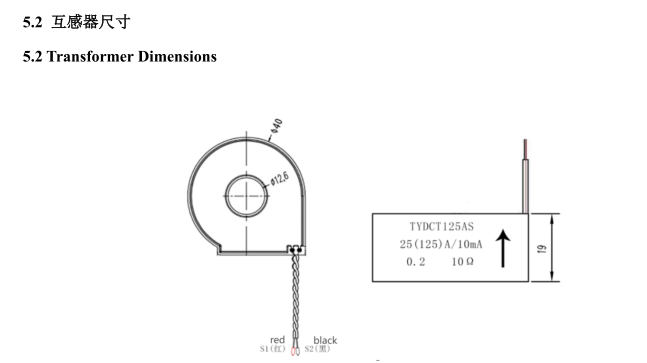

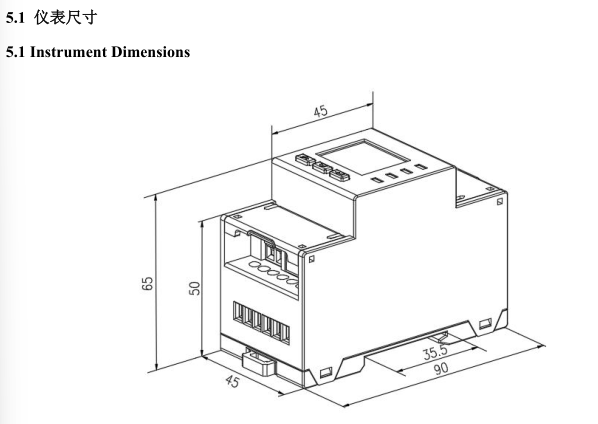

（三）尺寸大小

四、應用場景

ADL400N-CT 導軌式多功能電能表憑借高適配性與全面功能，廣泛應用于各類新能源發電與儲能場景，包括：

• 戶用 / 工商業分布式光伏并網系統：實現光伏發電量、上網電量、自發自用電量的精準計量與數據上傳；

• 儲能系統：監測充放電過程中的電壓、電流、功率及電能數據，為 EMS 系統調節充放電策略提供依據；

• 微逆系統與交流耦合系統：適配分布式小功率發電單元的電能計量，支持多單元數據匯總與遠程監控；

• 新能源電站輔控系統：用于風機、光伏陣列分支回路的電能監測，實現分區域能量核算與故障追溯；

• 工業新能源改造項目：適配工廠光伏屋頂、儲能配套系統的電能計量，助力能耗統計與節能分析。

五、總結

ADL400N-CT 導軌式多功能電能表以 “高精度、全功能、高適配” 為核心優勢，精準匹配新能源場景下電能計量與智能管控的核心需求。其小巧的導軌式設計、全面的參數覆蓋、快速的響應能力及穩定的通訊性能，不僅解決了傳統儀表在新能源場景中適配性差、數據滯后的痛點，更能為光伏、儲能等系統的高效運行提供精準的數據支撐與智能管控手段。安科瑞電氣依托深厚的工業計量技術積累，使該產品在穩定性、可靠性上滿足新能源行業的嚴苛要求，成為新能源系統電能計量、數據追溯與智能運維的優選設備，為新能源行業的精細化管理與高效發展賦能。
